        液压阀块是四柱液压机系统中最重要的部件之一，液压阀的使用不仅能简化液压系统的安装，还能够实现液压系统的集成化和标准化。主要用于安装各种液压元件。阀块的应用能够减少元件之间的管路连接，从而能够减少压力损失和泄漏。提高油泵效率，结构紧凑，占有空间小，调试、安装、维护方便。

        然而，随着工业对液压机工况的要求越来越高，四柱液压机的液压系统复杂程度也在不断提高，这就加大了液压集成块的设计的难度，如果设计时考虑不周，就可能会造成制造工艺复杂、加工成本提高、浪费原材料、使用维护问题较多等一系列问题。

        液压阀块内部油路一定跟系统原理图的连接顺序一致，此外在四柱液压机的阀块设计过程中有以几点需要注意的事项：

        1、四柱液压机阀块设计过程中，油口的位置和方向相当重要，需要与液压系统的总体布置及管道连接的形式进行匹配，而且需要考虑安装操作便利。
        2、集成块的尺寸是考虑了其正面所安装阀的类型，外形尺寸，以及保证板内油路孔与叠加阀的油路孔相对应的原则下，应该力求结构紧凑，重量轻，体积小。
        3、根据经验来说，一般集成块管道通径和阀或外联管道的尺寸相对应，等于或小于阀口通径，最小壁厚≥5mm。
        4、对于一些重量较大的四柱液压机阀块，需要设置起吊装置。

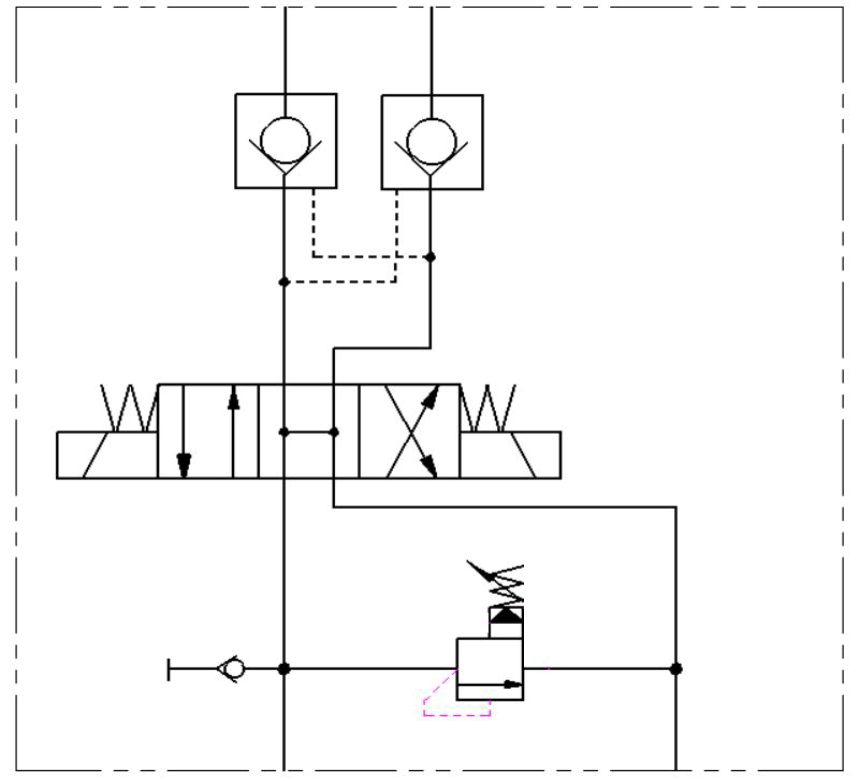

        5、在设计四柱液压机阀块时，安装面尺寸的确定需要特别注意，防止安装元件时出现干涉。本阀块液压系统原理图如图所示

6、对于四柱液压机阀块上安装的需要经常检修的元件，要将其布置在方便于拆装的位置上。同时还要带有调节手柄和需要拆装的元件，我们要留出一定的调节空间。
7、在集成块设计时，板内的油路需要尽量简捷，尽量减少斜孔、深孔，尽量缩短油路长度，减少拐弯，阀块上的孔径要与安装阀的孔径的通流量相一致，禁止出现通流不畅的情况出现。
