四柱液压机是一种利用液体压力来传递能量，从而实现各种压力加工工艺的重要机床。四柱液压机系统根据帕斯卡原理制成，其中四柱式液压机比较典型,在我国液压机行业中是一种比较常见，应用较广的一种结构形式,它的机身是由上横梁、工作台也被称为下横梁、油缸和四根立柱等组成。工作缸安装在上横梁内，活动横梁与工作缸的活塞联接成一整体，以立柱为导向机构作上下运动，并且传递工作缸内产生出的力量，对制件进行压力加工。四柱液压机本体1图为立式单缸三梁四柱液压机的一种典型结构。

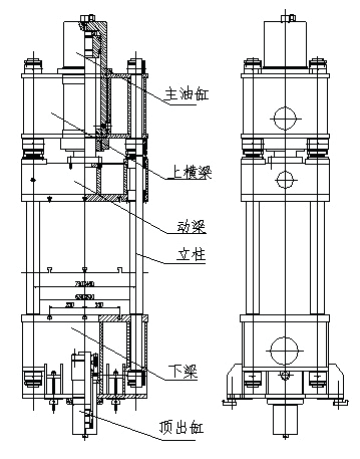

四柱液压机本体1图

四柱液压机一般由本体、操作系统及泵站三大部分组合而成，其中泵站为动力源，为液压机各执行机构和控制机构提供高压工作液体。操纵系统属于控制机构，它通过控制工作液体的流向来使各执行机构按照工艺要求完成应有的动作。而本体为四柱液压机的执行机构。

四柱液压机被广泛用于零件压装、快锻、粉末冶金制造、压药、精密校直等加工制造领域,是广大中小型液压机厂家的主要产品之一。由于四柱液压机的结构紧凑、操作简单方便,且价格较为低廉,应用面广,许多用户根据企业加工生产的具体要求,需要在原有系列四柱液压机基础上进行参数调整,比如常见的是台面大小的调整、压机开口高度的不同、动梁行程的不同等等。为了解决中小型液压机制造企业的面对此类产品设计任务繁重、设计效率低的现状, 提出了一种四柱液压机参数化CAD智能软件设计系统。
